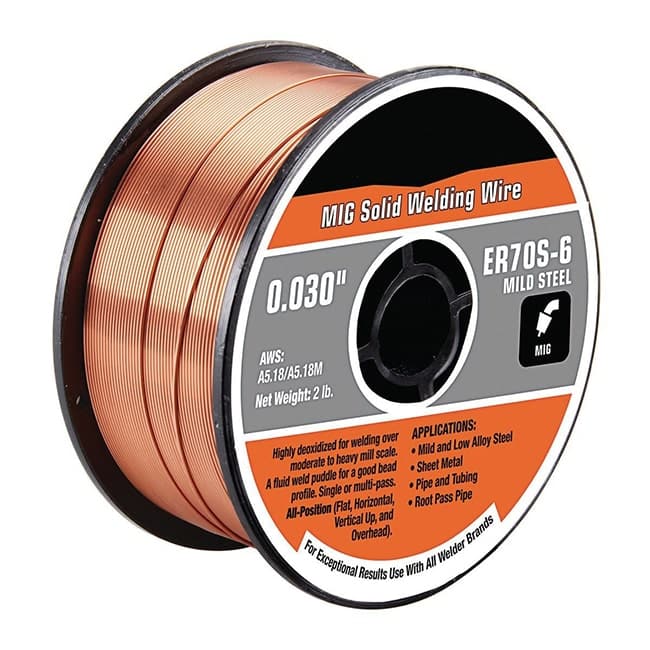

سیم جوش یا وایر فیدر چیست؟
سیم جوش از مفتول فلزی تشکیل شده که این مفتول میتواند آهنی یا غیر آهنی باشد. در جوشکاری co2 با استفاده از سیم جوش، شیار ایجاد شده بین قطعه کار را پر (جوشکاری) می کنیم. در این مقاله به تفاوت سیم جوش و فیلر جوشکاری چیست؟ | معایب و مزایای آن ها می پردازیم
تفاوت سیم جوش با الکترود در این است که الکترود یک پوشش روی مفتول خود دارد ولی سیم جوش هیچ پوششی بر روی مفتول خود ندارد. از سیم جوش میتوان در همه موقعیت های جوشکاری استفاده کرد.
سیم جوش ها به صورت حلقه ای تولید می شوند که میتوان آن ها را به صورت حلقه داخل دستگاه جوش قرارداده و با استفاده از وایرفیدر سیم جوش را به سمت تورچ هدایت کرد و با فشرد کلید تورچ سیم جوش ذوب شده و دو قطعه فلز را به هم جوش میدهد. هرچه قطر سیم جوش بیشتر باشد میتوانیم جریان بیشتری را وارد سیم جوش کنیم و جوشکاری مواد ضخیم تر را راحت تر انجام می دهیم.
از کاربرد های سیم جوش میتوانیم به جوشکاری در صنایع کشتی سازی ، ساخت لوله های فولادی ، سازه های فلزی ، مخزن سازی و … اشاره کرد.
سیم جوش به دوسته فلزی یا غیر فلزی یا توپودری و توپر تقسیم می شود. از برندهای موجود در بازار می توان به آما ، میکا ، یزد ، فیلارک ، ایساب و … اشاره کرد.
نمونه ای از جوشکاری Co2 (جوش میگ ) از کانال آپارت ابزار دلتا

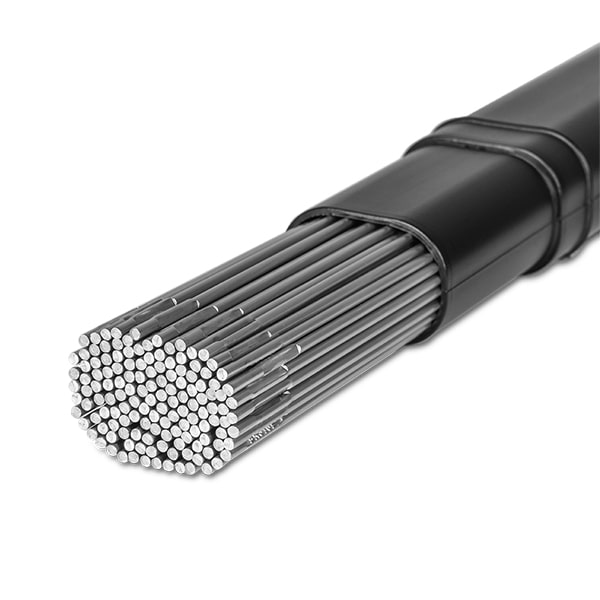

فیلر جوشکاری چیست؟
در جوشکاری آرگون برای پر کردن فاصله بین فلزات از فیلر جوشکاری استفاده می شود. فیلر از یک نام انگلیسی به معنی پر کننده گرفته شده است. فیلر های جوش به صورت شاخه ای می باشند.
فیلر جوش با توجه به آلیاژی بودن یا غیر آلیاژی بودن قطعه کار به دسته های مختلفی تقسیم می شوند؛ مثل : فیل استیل ، فیلرمسی ، فیلر آهن و فیلر آلومینیوم که هرکدام در صنایع مختلفی کاربرد دارند.
از ویژگی های فیلر می توان به خواص ذوب شدن و خاصیت جاذبه سطحی آن اشاره کرد. فیلر های جوشکاری همانند سیم جوش دارای قطر های مختلفی است ولی رایج ترین سایز قطر فیلر در بازار 1/16 اینچ و 1/4 اینچ می باشد. قطر فیلر جوشکاری باید کمی نازک تر از ضخامت فلز پایه باشد تا بتواند شیار جوش را به خوبی پر کند.
سازمان جهانی جوشکاری آمریکا برای فیلر ها نیز کد گذاری مخصوصی را مشخص کرده است. کد گذاری فیلر ها نیز مانند سیم جوش ها می باشد . فقط به این نکته باید توجه کنیم که اگر در پایان کدی حرف L وجود داشت به معنی می باشد که آن فیلر دارای مقاومت بالایی در برابر خورندگی می باشد.
نمونه ای از جوشکاری آرگون (جوش تیگ) از کانال آپارات ابزار دلتا
انواع سیم جوش و فیلر جوشکاری
انواع فیلر جوشکاری:
فیلر آهن:
کد های سری ER70S برای فیلر های جوشکاری آهن می باشد. یکی از رایج ترین فیلر های جوشکاری است که در صنعت استفاده می شود. در شرایطی امکان جوشکاری آهن با روش های دیگر جوشکاری وجود ندارد و لزوما باید از فیلرآهن برای جوشکاری استفاده کنیم. به فیلر آهن تیغه نیز گفته می شود.
از این فیلر در جوشکاری های گرید متوسط آهن استفاده می شود. برای انتخاب فیلر آهن باید مشخصات فلز پایه را بشناسیم تا بتوانیم فیلر مناسب را انتخاب کنیم. یکی از معیارهای انتخاب فیلر آهن مناسب این می باشد که بعد از عمل جوشکاری محل جوشکاری باید خاصیت چکش خواری داشته باشد و پس از تست محل جوش دچار آسیب نشود.
فیلر استیل:
کد های ER308,ER308L یکی از رایج ترین فیلر های جوشکاری برای قطعات استیل یا ضد زنگ است و برای آلیاژ 304 مناسب هستند. از کدهای ER309,ER309L برای جوشکاری فلزات متفاوت که تحمل گرمای بالا و مقاومت بالایی در برابر خوردگی دارند استفاده می شود.
همچنین کد های ER316 ،ER316L برای جوشکاری مخازن تحت فشار، شیرآلات، تجهیزات شیمیایی و صنایع دریایی کاربرد دارد. به طور کلی از این فیلر برای اتصال صفحات و قطعات استیل استفاده می شود. فیلر های استیل دارای رنگ نقره ای مایل به زرد هستند.
فیلر آلومینیوم:
از نظر گرید و تنوع این فیلر متنوع تر از فیلر های دیگر می باشد. از جنس آلومینیوم و در قطرهای مختلفی از سایز1.1 و 3.2 میلیمتر تولید می شوند. فیلر ER4043 به ALSI-5 نیز در بازار شناخته می شود یک از شناخته ترین و پر کاربردترین ها است با این فیلر میتوان قطعات آلومینیومی باگرید 3003، 3004، 5052، 6061،6063 را بهم جوش داد.
این فیلر دارای رنگ خاکستری می باشد. انتخاب فیلر آلومینیوم یکی از مهم ترین ملاک های جوشکاری می باشد چرا که فیلر آلومینیوم استفاده شده در جوشکاری باید دارای ترکیبات شیمیایی و مواد افزودنی باشد که پس از پایان جوشکاری خواص قطعه کار آلومینیومی ما عوض نشده باشد.
فیلر مس:
از این فیلر برای جوشکاری ورق های مسی یا آلیاژهای مس استفاده می شود. این فیلر ها به فیلر های بدون اکسیژن یا اکسیژن زدا شناخته می شود. اغلب در سایز 1.6 میلیمتر مورد استفاده قرار می گیرند. از این فیلر میتوان در جریان DC استفاده کنیم. این فیلر را میتوان با آلیاژهای دیگر ترکیب کرد و فیلر های متفاوت با خواص خاص تولید کرد
به عنوان نمونه فیلر مس _ نیکل، معروف به CuNi10 می باشد. طبق استاندارد ISO24373 تولید می شود و در جوشکاری آلیاژهای مس نیکل از این فیلر استفاده می کنیم. از این فیلر میتوانیم در صنایع کشتی سازی و سازه های دریایی استفاده کنیم.
مشاهده محصولات فیلر جوشکاری آرگون در سایت جوشیار
انواع سیم جوش :
سیم جوش co2 : مدل های مختلفی دارند که برای جوشکاری با سرعت مشخص استفاده می شود. این سیم جوش ها حاوی فلزاتی مانند سیلیکون، منگنز، تیتانیوم و آلومینیوم است که از ورود اکسیژن به حوضچه جوش و تخلخل جلوگیری می کند و بعضی از سیم جوش ها حاوی فلزات مانند تیتانیوم و زیرکونیوم هستند که از ورود نیتروژن به حوضچه جوش و تخلخل جلوگیری می کند. بسته به نوع فرآیند و نوع فلز پایه قطر سیم جوش از 0.8 تا 2.4 میلی متر می باشد.
سیم جوش توپودری : سیم جوش لوله ای که درون آن پودر( شار، flux ) خاصی قرار دارد که جایگزین گاز محافظ در عملیات جوشکاری می شود و به تنهایی می تواند از حوضچه جوش در برابر آلودگی ها محافظت کند. از این سیم جوش در جوشکاری fcaw (جوشکاری توپودری) استفاده می شود که در این جوشکاری دیگر از گاز محافظ استفاده نمی کنیم و خود پودر از حوضچه جوش محافظت می کند. این پودر در زمان جوشکاری ذوب می شود و از خود گاز خاصی آزاد می کند که سبب محافظت از نقطه جوش می شود. با استفاده از سیم جوش ها میتوانیم در فضای باز نیز جوشکاری میگ انجام دهیم.
انواع سیم جوش از نظر متریال ساخت:
سیم جوش زیر پودری : از چندین نوع آلیاژ ساخته شده و در جوشکاری های سنگین استفاده می شود.
سیم جوش برنج : نقطه ذوب بسیار بالایی دارد و برای مواردی که جوشکاری زیادی دارد مورد استفاده قرار می گیرد.
سیم جوش نقره : برای خال جوش هایی که استحکام زیادی دارد بسیار مناسب است.
ازسیم جوش های باریک در فرایند های انتقال اتصال کوتاه و از سیم جوش های باقطر بالاتر در فرانید انتقال اسپری استفاده می شود. از ویژگی های سیم جوش ها میتوان به نفوذ عمیق، کاهش عیوب جوشکاری، سرعت بالا جوشکاری و … اشاره کرد. پوشش سیم جوش ها از آلیاژ مس می باشد که برای بهبود عملکرد و افزایش طول عمر سیم جوش از این پوشش استفاده می شود.
معیار های انتخاب سیم جوش :
- مشخصات سیم جوش با فلز پایه باید هم خوانی داشته باشد.
- در چه نوع فرایندی میخواهیم از سیم جوش استفاده کنیم؟
- نوع سیم جوش
پس از انتخاب نوع سیم جوش باید به دو مورد دیگر نیز توجه کنیم:
- قطرسیم : رایج ترین قطر برای جوشکاری روی ورق فلزی 0.8 و 1.2 و 1.6 میلی متر می باشد.
- مقدار سیم و نحوه نگهداری آن.
انجمن جوشکاری آمریکا برای سیم جوش ها نیز حروف اختصاری تعریف کرده است که به صورت زیر می باشد:
- ER: به معنی سیم جوش
- رقم بعد حروف : نشان دهنده حداقل مقاومت کششی فلز جوش
- S: سیم جامد (solid)
- عدد 6 : این عدد ( با اضافه شدن یک حرف ) نشان دهنده مواد افزودنی شیمیایی به کار رفته در سیستم است که ممکن است بر تنظیمات قطبیت دستگاه تاثیر بگذارد.

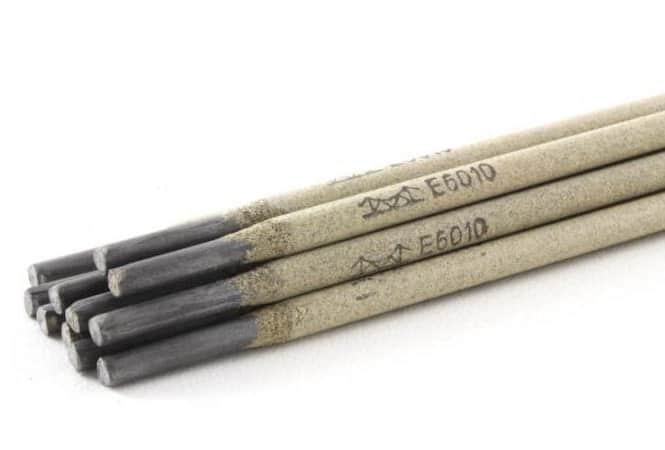

الکترود ها نیز به صورت زیر نام گذاری می شوند:
- E: به معنی الکترود
- رقم بعد حروف : نشان دهنده حداقل مقاومت کششی فلز جوش
- T یاC: به جای حرف S می باشد و نشان دهنده سیم کامپوزیت می باشد.
بر روی جعبه های سیم جوش : قطر و طول سیم ، خواص مکانیکی و مشخصات شیمیایی سیم جوش ها درج شده است.
نکات نگهداری سیم جوش:
- در تانکرهای حاوی کروزن از CO2 استفاده کنید.
- همیشه اتصال برق را هنگام کار در نظر داشته باشید.
- هیچ وقت سیم جوش در معرض آتش و رطوبت قرار ندهید.
از مزایا و معایب سیم جوش میتوان به موارد زیر اشاره کرد:
مزایا:
- در صنایع مختلف می توان از سیم جوش استفاده کرد.
- باعث افزایش سرعت جوشکاری می شود.
- برخلاف جوشکاری با الکترود که نیاز به تعویض مداوم الکترود می باشد در جوشکاری با سیم جوش نیاز به تعویض مدوام نیست.
- در این جوشکاری دید بهتری به محل جوشکاری وحوضچه جوش داریم.
معایب:
- تولید گاز مونواکسید کربن
- در فظای آزاد از جوشکاری co2 نمی شود استفاده کرد و باید از سیم جوش توپودری استفاده کرد.
